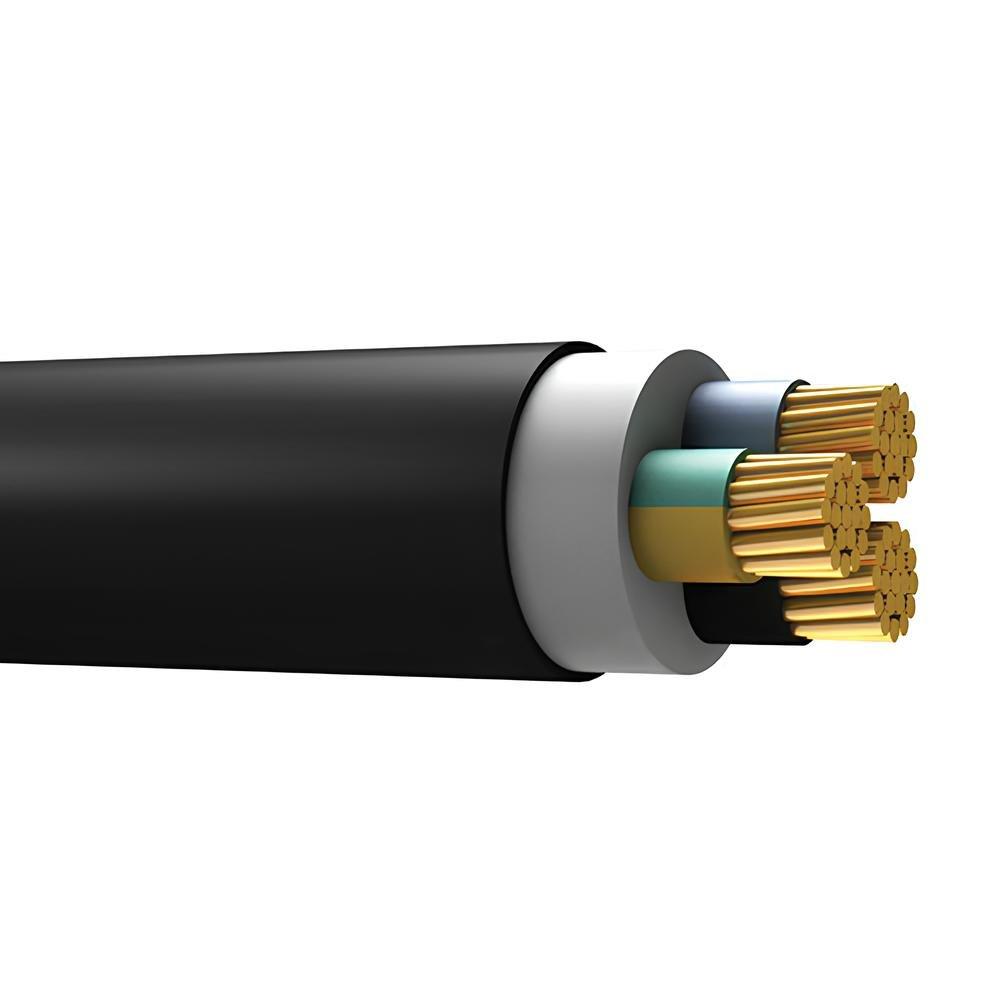

Öznur 3x95+50 NYY (YVV) Yer Altı Kablosu

3x95+50 NYY" kablosu, elektrik iletiminde kullanılan ve yüksek akım taşıma kapasitesine sahip bir kablo çeşididir. Bu kablo, özellikle endüstriyel, ticari ve yeraltı uygulamalarında tercih edilir. İşte bu kablonun yapısal, teknik özellikleri ve kullanım alanları hakkında detaylı bilgiler:

Yapısal Özellikler

1. İletkenler:

   • 3x95 mm²: Kablonun içinde 3 adet faz iletkeni bulunur ve her bir iletkenin kesit alanı 95 milimetre karedir. Bu iletkenler, elektrik akımını taşıyan ana iletkenlerdir.
   • +50 mm²: Ek olarak 1 adet 50 mm² kesit alanına sahip iletken daha bulunur. Bu iletken genellikle nötr iletkeni veya topraklama amacıyla kullanılır.

2. İzolasyon (Yalıtım):

   • PVC İzolasyon: İletkenler, polivinil klorür (PVC) malzeme ile izole edilmiştir. Bu izolasyon, iletkenlerin elektrik akımını güvenli bir şekilde taşımasını sağlar ve dış etkenlere karşı koruma sağlar.

3. Dış Kılıf:

   • PVC Kılıf: Kablonun dış kısmı da PVC ile kaplanmıştır. Bu kılıf, kabloyu fiziksel darbelere, kimyasal maddelere ve dış çevre koşullarına karşı korur.

Teknik Özellikler

• Nominal Gerilim: Genellikle 0.6/1 kV (600/1000 Volt) çalışma gerilimi. Bu gerilim değeri, kablonun güvenli bir şekilde çalışabileceği maksimum gerilim seviyesini belirtir.
• Maksimum Çalışma Sıcaklığı: Kablonun sürekli çalışma sıcaklığı genellikle 70°C'dir. Kısa süreli aşırı yüklenmelerde bu sıcaklık artabilir.
• Maksimum Kısa Devre Sıcaklığı: Kısa devre durumunda kablonun dayanabileceği maksimum sıcaklık genellikle 160°C'dir. Bu özellik, kısa devre koşullarında kablonun dayanıklılığını artırır.

Kullanım Alanları

1. Sabit Tesisatlar:
   • Büyük binaların iç ve dış elektrik tesisatlarında kullanılır. Ayrıca endüstriyel tesislerde ve ticari binalarda güç dağıtımı için idealdir.
2. Yeraltı Uygulamaları:
   • NYY kabloları, toprak altında güvenli bir şekilde kullanılabilir. Özellikle enerji dağıtım hatlarında ve şehir altı altyapı projelerinde tercih edilir.
3. Açık Hava Uygulamaları:
   • Dış mekanlarda kullanım için uygun olan bu kablo, UV ışınlarına karşı dayanıklı PVC kılıfı sayesinde uzun ömürlü bir performans sunar.

Avantajları

• Dayanıklılık: PVC kılıfı, fiziksel darbelere, kimyasal maddelere, nem ve suya karşı yüksek dayanıklılık sağlar.
• Güvenlik: Yüksek güvenlik standartlarına sahiptir, elektrik sızıntılarına ve kısa devrelere karşı koruma sağlar.
• Yüksek Akım Taşıma Kapasitesi: 95 mm² kesitli faz iletkenleri ve 50 mm² kesitli nötr/yer iletkeni ile yüksek akım taşıma kapasitesine sahiptir.
• Esneklik ve Kolay Kurulum: Esnek yapısı sayesinde döşeme ve kurulum işlemleri daha kolaydır.

Dezavantajları

• PVC Kılıfın Isıya Dayanıklılığı: Yüksek sıcaklıklara karşı dayanıklılığı sınırlı olabilir. Aşırı ısınma durumlarında dikkatli olunmalıdır.
• UV Dayanıklılığı: Uzun süreli dış mekan kullanımlarında PVC kılıfın UV ışınlarına karşı koruması sınırlı olabilir, bu durumda ek koruma gerekebilir.

Teknik Özellikler ve Performans

Uygulama Örnekleri

• Enerji Dağıtım Hatları: Büyük ölçekli enerji dağıtım sistemlerinde, endüstriyel tesislerde ve ticari binalarda yaygın olarak kullanılır.
• Yüksek Akım Gerektiren Tesisler: Yüksek akım taşıma kapasitesi sayesinde elektrikli ekipman ve makinelerde güvenilir bir şekilde kullanılır.
• Alt Yapı Projeleri: Şehir altı enerji dağıtımı ve altyapı projelerinde yeraltı kullanımı için idealdir.

3x95+50 NYY kablosu, 95 mm² kesitli 3 adet faz iletkeni ve 50 mm² kesitli 1 adet nötr veya topraklama iletkeni içeren bir elektrik kablosudur. Genellikle 0.6/1 kV gerilimde çalışır ve sabit elektrik tesisatlarında, yeraltı enerji dağıtım hatlarında ve açık hava uygulamalarında güvenle kullanılabilir. PVC izolasyonu ve dış kılıfı sayesinde dayanıklıdır ve yüksek akım taşıma kapasitesine sahiptir.
