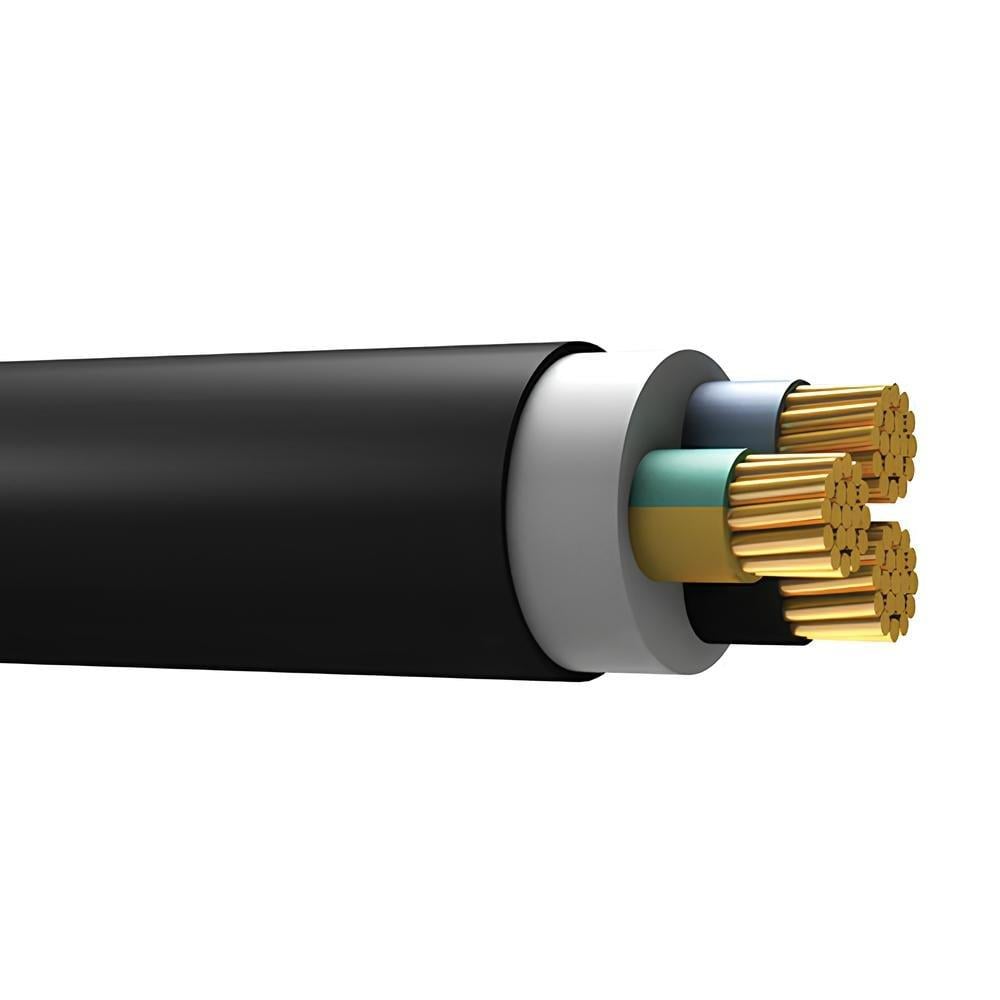

Öznur 3x50+25 NYY (YVV) Yer Altı Kablosu

3x50+25 NYY" kablosu, elektrik güç iletiminde yüksek akım taşıma kapasitesine sahip bir kablo türüdür. Bu kablo, özellikle endüstriyel, ticari ve yeraltı uygulamalarında kullanılır. İşte bu kablonun yapısal ve teknik özellikleri ile kullanım alanlarına dair detaylı bir açıklama:

Yapısal Özellikler

1. İletkenler:

   • 3x50 mm²: Kablonun içinde 3 adet faz iletkeni bulunur ve her bir iletkenin kesit alanı 50 milimetre karedir. Bu iletkenler, elektrik akımını taşıyan ana iletkenlerdir.
   • +25 mm²: Ek olarak 1 adet 25 mm² kesit alanına sahip iletken daha bulunur. Bu iletken genellikle nötr iletkeni veya topraklama amacıyla kullanılır.

2. İzolasyon (Yalıtım):

   • PVC İzolasyon: İletkenler, polivinil klorür (PVC) malzeme ile izole edilmiştir. Bu izolasyon, iletkenlerin elektrik akımını güvenli bir şekilde taşımasını sağlar ve dış etkenlere karşı koruma sağlar.

3. Dış Kılıf:

   • PVC Kılıf: Kablonun dış kısmı da PVC ile kaplanmıştır. Bu kılıf, kabloyu fiziksel darbelere, kimyasal maddelere ve dış çevre koşullarına karşı korur.

Teknik Özellikler

• Nominal Gerilim: Genellikle 0.6/1 kV (600/1000 Volt) çalışma gerilimi. Bu gerilim değeri, kablonun güvenli bir şekilde çalışabileceği maksimum gerilim seviyesini belirtir.
• Maksimum Çalışma Sıcaklığı: Kablonun sürekli çalışma sıcaklığı genellikle 70°C'dir. Kısa süreli aşırı yüklenmelerde bu sıcaklık artabilir.
• Maksimum Kısa Devre Sıcaklığı: Kısa devre durumunda kablonun dayanabileceği maksimum sıcaklık genellikle 160°C'dir. Bu özellik, kısa devre koşullarında kablonun dayanıklılığını artırır.

Kullanım Alanları

1. Sabit Tesisatlar:
   • Bina içi ve dışı sabit elektrik tesisatlarında kullanılır. Genellikle büyük binaların elektrik dağıtım sistemlerinde, endüstriyel tesislerde ve ticari binalarda tercih edilir.
2. Yeraltı Uygulamaları:
   • NYY kabloları, doğrudan toprağa gömülebilir. Toprak altı enerji dağıtım hatlarında güvenli bir şekilde kullanılabilir.
3. Açık Hava Uygulamaları:
   • Dış etkenlere dayanıklı olduğu için açık hava koşullarında da kullanılabilir. Ancak, sürekli güneş ışığına maruz kalan yerlerde UV koruması sağlanmalıdır.

Avantajları

• Dayanıklılık: PVC kılıfı, fiziksel darbelere, kimyasal maddelere, nem ve suya karşı yüksek dayanıklılık sağlar.
• Güvenlik: Yüksek güvenlik standartlarına sahiptir, elektrik sızıntılarına ve kısa devrelere karşı koruma sağlar.
• Yüksek Akım Taşıma Kapasitesi: 50 mm² kesitli faz iletkenleri ve 25 mm² kesitli nötr/yer iletkeni ile yüksek akım taşıma kapasitesine sahiptir.
• Esneklik ve Kolay Kurulum: Nispeten esnek bir yapısı vardır, bu nedenle döşeme ve kurulum işlemleri genellikle daha kolaydır.

Dezavantajları

• PVC Kılıfın Isıya Dayanıklılığı: PVC'nin yüksek sıcaklıklara karşı dayanıklılığı sınırlıdır. Aşırı ısınma durumlarında dikkatli olunmalıdır.
• UV Dayanıklılığı: Sürekli güneş ışığına maruz kalması durumunda PVC kılıfın UV ışınlarına karşı koruması sınırlı olabilir. Uzun süreli dış mekan uygulamalarında ek koruma gerekebilir.

Teknik Özellikler ve Performans

Uygulama Örnekleri

• Enerji Dağıtım Hatları: Büyük ölçekli enerji dağıtım sistemlerinde, özellikle endüstriyel tesislerde kullanılır.
• Yüksek Akım Gerektiren Tesisler: Yüksek akım ihtiyaç duyan elektrikli ekipman ve makinelerde tercih edilir.
• Elektrik Panoları: Bina içi veya dışı büyük elektrik panolarında kullanılır.

3x50+25 NYY kablosu, 50 mm² kesitli 3 adet faz iletkeni ve 25 mm² kesitli 1 adet nötr veya topraklama iletkeni içeren bir elektrik kablosudur. 0.6/1 kV gerilimde çalışabilir ve çeşitli sabit elektrik tesisatlarında, yeraltı enerji dağıtım hatlarında ve açık hava uygulamalarında kullanılır. PVC izolasyonu ve dış kılıfı sayesinde dayanıklıdır ve yüksek akım taşıma kapasitesine sahiptir.

Bu kablo, özellikle yüksek akım gerektiren uygulamalar ve uzun mesafeli enerji iletimi ihtiyaçlarında kullanılır. Esnek yapısı ve güvenli performansıyla çeşitli elektrik tesisatlarında güvenilir bir seçimdir.
