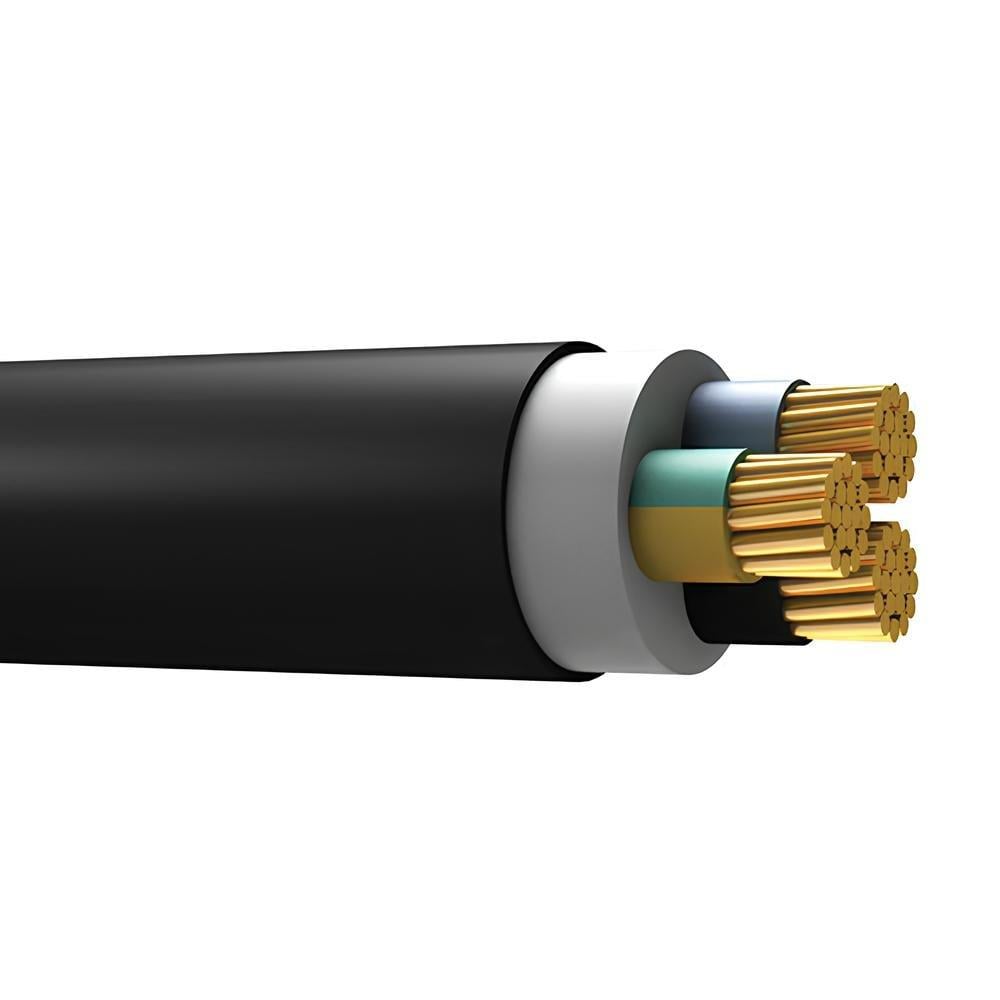

Öznur 3x16+10 NYY (YVV) Yer Altı Kablosu

3x16+10 NYY" kablosu, elektrik güç iletiminde kullanılan ve yüksek akım taşıma kapasitesine sahip bir kablo türüdür. Bu kablo, özellikle endüstriyel, ticari ve yeraltı uygulamalarında tercih edilir. Şimdi bu kablonun yapısal özelliklerini, teknik detaylarını ve kullanım alanlarını daha detaylı inceleyelim:

Yapısal Özellikler:

1. İletken:
   • 3x16 mm²: Kablonun içinde 3 adet iletken bulunur ve her bir iletkenin kesit alanı 16 milimetre karedir. Bu iletkenler faz iletkenleri olarak kullanılır.
   • +10 mm²: Ek olarak 1 adet 10 mm² kesit alanına sahip iletken daha bulunur. Bu iletken genellikle nötr iletkeni veya topraklama amacıyla kullanılır.
2. İzolasyon (Yalıtım):
   • PVC İzolasyon: İletkenler, polivinil klorür (PVC) malzeme ile izole edilir. Bu, elektriğin dışarı sızmasını ve kısa devre oluşmasını engeller.
3. Dış Kılıf:
   • PVC Kılıf: Kablonun dış kısmı da PVC ile kaplanmıştır. Bu kılıf, kabloyu fiziksel darbelere, kimyasal maddelere ve dış çevre koşullarına karşı korur.

Teknik Özellikler:

• Nominal Gerilim: Genellikle 0.6/1 kV (600/1000 Volt) çalışma gerilimi.
• Maksimum Çalışma Sıcaklığı: Kablonun sürekli çalışma sıcaklığı genellikle 70°C'dir. Kısa süreli aşırı yüklenmelerde bu sıcaklık artabilir.
• Maksimum Kısa Devre Sıcaklığı: Kısa devre durumunda kablonun dayanabileceği maksimum sıcaklık genellikle 160°C'dir.

Kullanım Alanları:

1. Sabit Tesisatlar:
   • Bina içi ve dışı sabit tesisatlarda kullanılır.
   • Elektrik dağıtım panoları, enerji dağıtım hatları ve endüstriyel tesislerde yaygın olarak kullanılır.
2. Yeraltı Uygulamaları:
   • NYY kabloları, doğrudan toprağa gömülebilir. Toprak altı enerji dağıtım hatlarında güvenli ve dayanıklı bir çözümdür.
3. Açık Hava Uygulamaları:
   • Dış etkenlere dayanıklı olduğu için, açık hava koşullarında da kullanılabilir. Ancak, güneş ışığına sürekli maruz kalan uygulamalarda ekstra UV koruması gerekebilir.

Avantajları:

• Dayanıklılık: PVC kılıfı sayesinde fiziksel darbelere, kimyasal maddelere ve nem gibi dış etkenlere karşı dayanıklıdır.
• Güvenlik: Yüksek güvenlik standartlarına sahip olup, elektrik sızıntılarına ve kısa devrelere karşı koruma sağlar.
• Esneklik ve Kolay Kurulum: Nispeten esnek yapısı sayesinde kolayca döşenebilir ve çeşitli kurulum gereksinimlerine uyum sağlar.

Dezavantajları:

• PVC Kılıfın Isıya Dayanıklılığı: PVC'nin yüksek sıcaklıklara karşı dayanıklılığı sınırlıdır. Bu nedenle, aşırı ısınmanın olabileceği yerlerde kullanımı dikkatli planlanmalıdır.
• UV Dayanıklılığı: Sürekli güneş ışığına maruz kalması durumunda PVC kılıfın UV ışınlarına karşı koruması sınırlı olabilir. Bu nedenle, uzun süreli dış mekan uygulamalarında ek koruma gerekebilir.

3x16+10 NYY kablosu, 16 mm² kesit alanına sahip 3 adet faz iletkeni ve 10 mm² kesit alanına sahip 1 adet nötr veya topraklama iletkeni ile donatılmış bir elektrik kablosudur. Genellikle 0.6/1 kV nominal gerilimde çalışmak üzere tasarlanmış olan bu kablo, sağlam PVC izolasyonu ve dış kılıfı sayesinde fiziksel ve çevresel etkilere karşı dayanıklıdır. Sabit tesisatlar, yeraltı enerji dağıtım hatları ve açık hava uygulamaları gibi çeşitli kullanım alanlarında güvenli ve verimli bir enerji iletimi sağlar.

Bu kablo, özellikle yüksek akım taşıma kapasitesine ihtiyaç duyulan ve güvenilir bir nötr veya topraklama iletkenine ihtiyaç duyulan uygulamalarda tercih edilir. Çeşitli kurulum gereksinimlerine uyum sağlayacak esneklik ve dayanıklılığa sahiptir.
