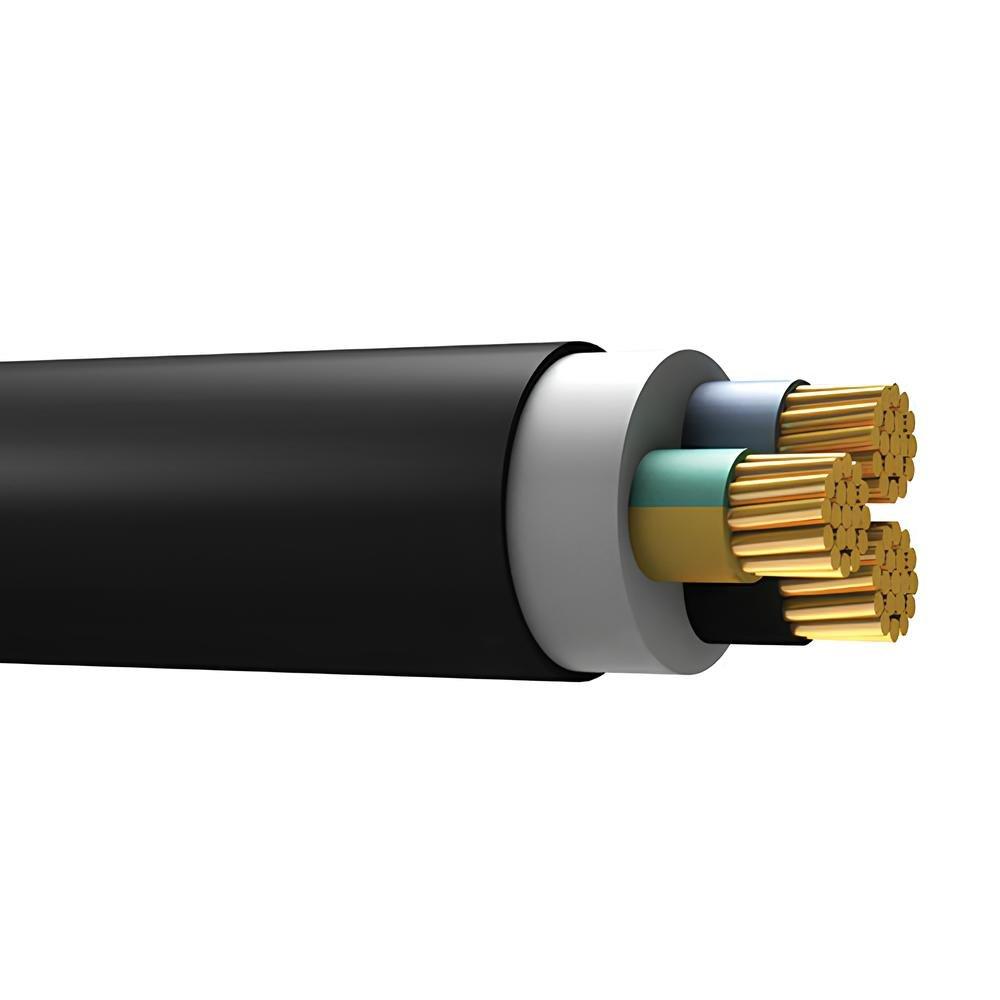

Öznur 3x120+70 NYY (YVV) Yer Altı Kablosu

3x120+70 NYY kablo, elektrik iletiminde kullanılan ve yüksek güç taşıma kapasitesine sahip bir kablodur. Bu kablo, özellikle endüstriyel tesisler, büyük binaların elektrik dağıtım sistemleri ve enerji iletim hatları gibi yerlerde yaygın olarak kullanılır. İşte bu kablonun detaylı yapısı, teknik özellikleri ve kullanım alanlarına dair bilgiler:

Yapısal Özellikler

1. İletkenler:

   • 3x120 mm²: Kablonun içinde 3 adet faz iletkeni bulunur ve her bir iletkenin kesit alanı 120 milimetre karedir. Bu faz iletkenleri, elektrik akımını taşıyan ana iletkenlerdir.
   • +70 mm²: Ek olarak 1 adet 70 mm² kesit alanına sahip iletken daha bulunur. Bu iletken genellikle nötr iletkeni veya topraklama amacıyla kullanılır.

2. İzolasyon (Yalıtım):

   • PVC İzolasyon: İletkenler, polivinil klorür (PVC) malzemesi ile izole edilmiştir. Bu izolasyon, iletkenlerin elektrik akımını güvenli bir şekilde taşımasını sağlar ve dış etkenlere karşı koruma sağlar.

3. Dış Kılıf:

   • PVC Kılıf: Kablonun dış kısmı da PVC malzemesi ile kaplanmıştır. PVC kılıfı, kabloyu fiziksel darbelere, kimyasal maddelere ve dış çevre koşullarına karşı korur.

Teknik Özellikler

• Nominal Gerilim: Genellikle 0.6/1 kV (600/1000 Volt) çalışma gerilimi. Bu gerilim değeri, kablonun güvenli bir şekilde çalışabileceği maksimum gerilim seviyesini belirtir.
• Maksimum Çalışma Sıcaklığı: Kablonun sürekli çalışma sıcaklığı genellikle 70°C'dir. Kısa süreli aşırı yüklenmelerde bu sıcaklık artabilir.
• Maksimum Kısa Devre Sıcaklığı: Kısa devre durumunda kablonun dayanabileceği maksimum sıcaklık genellikle 160°C'dir. Bu özellik, kısa devre koşullarında kablonun dayanıklılığını artırır.

Kullanım Alanları

1. Endüstriyel Tesisler: Fabrikalar, üretim tesisleri ve büyük endüstriyel komplekslerde güç dağıtımı için kullanılır.

2. Yüksek Güç Taşıma Gerektiren Yerler: Yüksek enerji gerektiren makineler ve ekipmanlar için idealdir.

3. Enerji İletim Hatları: Elektrik enerjisinin uzun mesafelere güvenilir bir şekilde iletilmesi için kullanılır.

Avantajları

• Yüksek Güç Taşıma Kapasitesi: 120 mm² kesitli faz iletkenleri ve 70 mm² kesitli nötr/yer iletkeni ile yüksek akım taşıma kapasitesine sahiptir.
• Dayanıklılık: PVC kılıfı, fiziksel darbelere, kimyasal maddelere, nem ve suya karşı yüksek dayanıklılık sağlar.
• Güvenlik: Elektrik sızıntılarına ve kısa devrelere karşı koruma sağlar.
• Uzun Ömürlü Performans: PVC kılıfı, uzun süreli dış mekan kullanımlarında UV ışınlarına karşı dayanıklılık sağlar.

Dezavantajları

• Yüksek Akım Uygulamaları: Bu kablolar genellikle yüksek akım taşıma kapasitesine sahip olduğundan dolayı, düşük güç ihtiyaçları için aşırı kapasiteli olabilir.
• Isıya Karşı Dayanıklılık: PVC kılıfın yüksek sıcaklıklara dayanıklılığı sınırlı olabilir. Aşırı ısınma durumlarında dikkatli olunmalıdır.

3x120+70 NYY kablosu, 120 mm² kesitli 3 adet faz iletkeni ve 70 mm² kesitli 1 adet nötr veya topraklama iletkeni içeren bir elektrik kablosudur. Genellikle endüstriyel tesislerde, büyük binaların elektrik tesisatlarında ve enerji iletim hatlarında kullanılır. PVC izolasyonu ve dış kılıfı sayesinde dayanıklıdır ve yüksek güç taşıma kapasitesine sahiptir.
